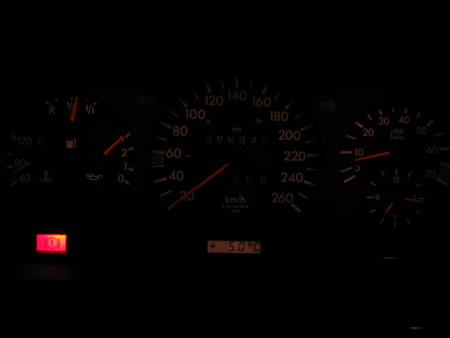

例年より大幅に雪が少ない1月30日。17:00ころ走行中あたりが暗くなってきたのでヘッドライトを点灯したところメーター照明が暗いことに気づく。突然の出来事にちょっと動揺・・・(冷や汗)
その時、他の照明類は・・・・
1、ヘッドライト・テールランプなど外装の灯火類は点灯
2、ドアーを開けるとルームランプは点灯
3、リアシート天井照明も点灯
4、エンジンキーを抜いてヘッドライトを点灯しても警告ブザーが鳴らない
5、メーター・センターコンソール空調パネル・シフトポジション・パワーウインドウSW照明などのイルミネーションは全て点灯せず!

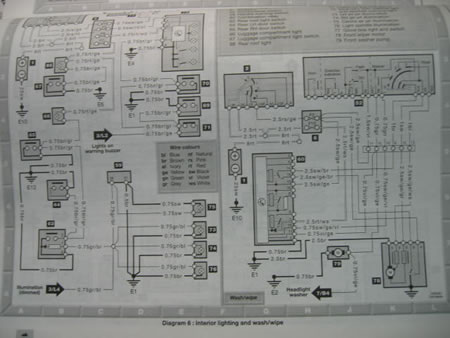

マズ最初、ヘインズのマニュアルで配線図をチェック | |

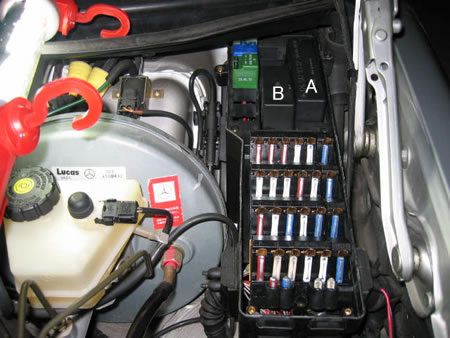

まずフューズの切れを疑いチェックしたが異常なし。関連のフューズもゴリゴリ回して接触不良が無いか試したが改善せず。 AのLampControlリレーを疑い外してみる |
|

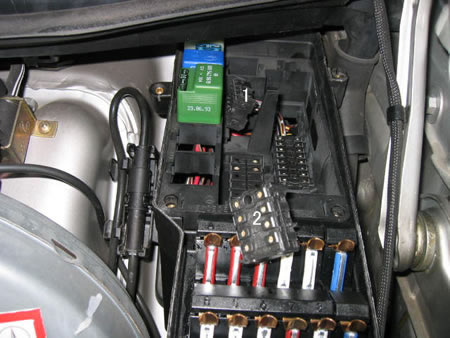

Bのリレーはワイパー・ウインカーコンビネーションリレーで今回は関係無いがAリレーを外すために外した。 |
|

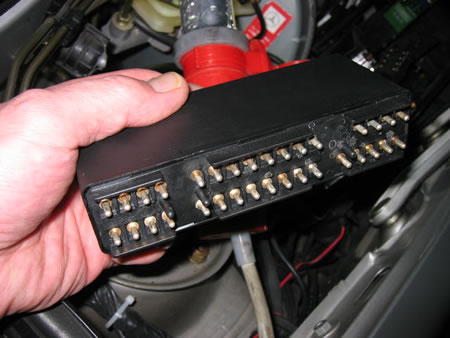

取り出したLampControlリレー 品番126 542 03 32 内部の損傷も疑われるが とりあえず出ている足(ピン)に接点復活剤を塗布して組み付けた。 |
|
恐る恐るSW入れたらぼんやりと点灯!(^^) この状態でエンジンキーを抜いてみたら警告ブザー鳴ったが音が連続しないしメーター照明も明るさがフラフラと。
|
|

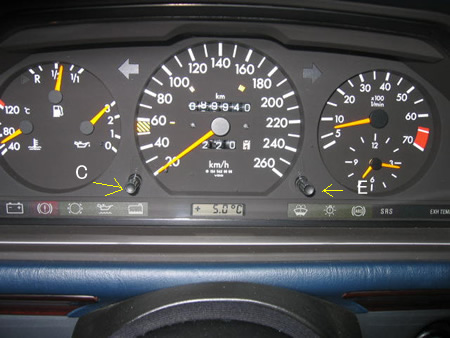

矢印Cのツマミ(メーター・イルミネーション照度調整)をグリグリ回すとキー抜き忘れ警告ブザーの音量が変わる。 どうやらリレーと同時にこのボリュームツマミも内部で接触不良を起こしていたようです。 何度もツマミをグリグリ回したら明るさとブザー音が安定しました。
|
|
